UG模具技術第四講
UG工程圖旋轉剖畫法
UG軟件功能非常強大,模塊很多。因版面有限今天老師就講UG工程圖等軸測半剖視圖簡易畫法,需要學習更多UG造型請到仿真在線來培訓學習。
1,打開UG調入模型:

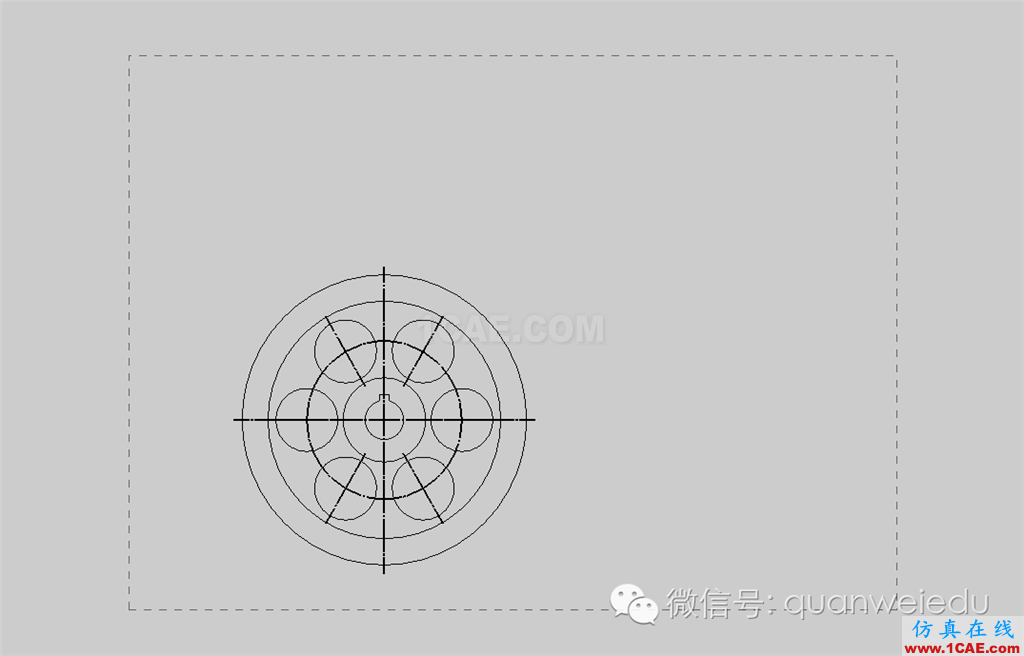

2.進入制圖板塊,創建一個圖紙頁,建立基本視圖,設定屏幕顏色為單色顯示:

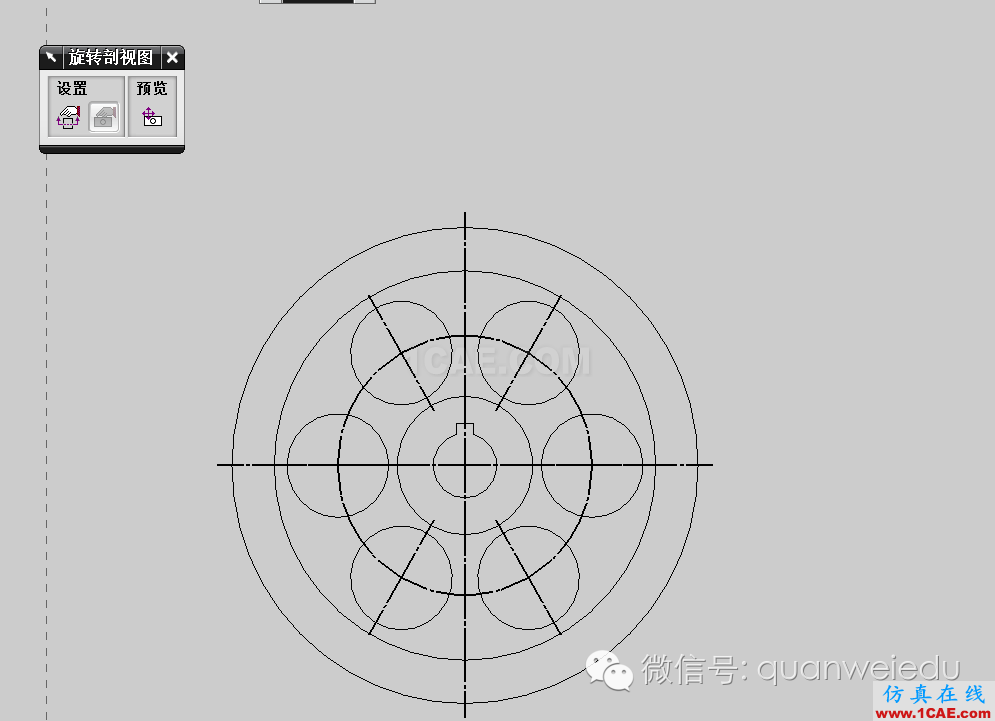

3.點擊旋轉剖圖標,進行旋轉剖的創建:
4.定義旋轉中心點:

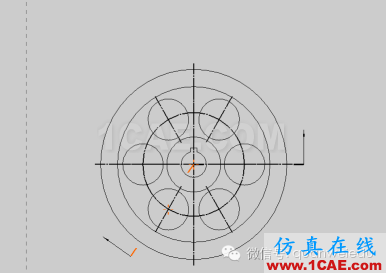

5.定義剖切點,完成旋轉剖視圖創建:
