一、概述
子模型技術是在全局模型分析結果的基礎上,使用細化網格對模型的局部做進一步分析,以較小的計算代價得到更精確的結果。
二、ABAQUS中子模型分析步驟
1) 生成并分析粗糙的模型,得到odb文件;
2) 子模型準備:
通過模型樹,來復制一個與原粗糙模型一樣的模型;
注:model->EditAttributes->submodeling->read data from job(整體模型
結果文件,只需輸入名字即可)。
不關心的區域進行cut,只留下關心的區域;
重新細劃分submodel的網格;
注:子模型技術只支持實體單元和殼單元,原粗糙和子模型均采用實
體單元或殼單元。
3) 邊界定義
去除原模型所有的載荷和邊界條件;
-
重新定義2)步驟中切割面的邊界條件;
-
在定義子模型的邊界條件,需要選擇相應的分析步,邊界條件類型選擇other-Submodel,在彈出的對話框中,輸入Degrees of freedom
(想要得到的自由度結果,如1,2,3,4,5,6):同時需要設定Globalstep
number:讀入原有粗糙模型的第幾個分析步的結果,如1;
4) 進入Job模塊,刪除原有的作業,重新定義一個別的名稱的job,提交
分析得到結果。
三、子模型分析實例
-
整體分析

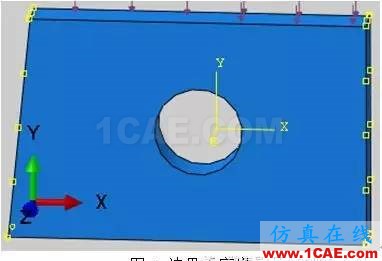

如圖1為整體模型:

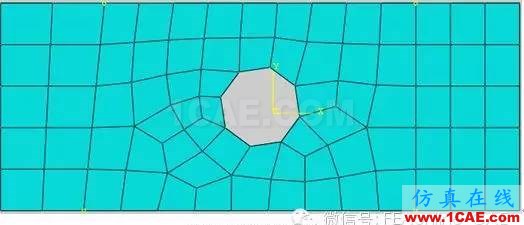

整體模型網格劃分:

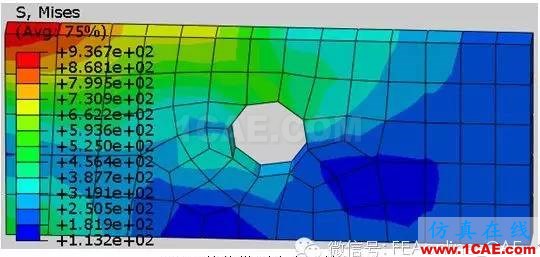

整體模型應力云圖:
2. 子模型分析

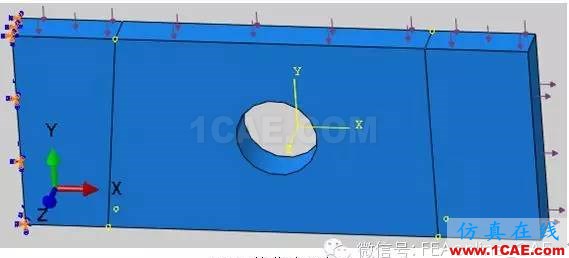

將整體分析的模型進行copy,去除非關注區域,對關注區域進行網格細化處理,如下圖所示:
邊界重新定義并設定驅動變量:
結果評價:
