Abaqus提取殘余模態方式簡述

2016-12-27  by:CAE仿真在線  來源:互聯網

殘余模態是偽特征值和特征向量,它能夠用于糾正模態截?cái)嗾`差,這種方法在不明顯增加計算成本的前提下有效的提高了計算精度。ABAQUS中殘余模態是通過在靜態線性攝動分析步中求解有代表性載荷的模態得到,各殘余模態之間正交且與提取的正交模態正交。

ABAQUS軟件中有兩種方式提取殘余模態:

1、使用LANCZOS特征求解器提取殘余模態。

使用LANCZOS求解器提取殘余模態時需要在頻率提取分析步前執行一個靜態線性攝動分析步。靜態線性攝動分析步中可定義多個載荷工況,每個載荷工況都代表一個單位載荷條件,這些載荷在后續基于模態動態分析步中用到。每一個載荷工況都會生成一個殘余模態,對于每一個工況的邊界條件必須相同并且值必須為零,且靜態線性攝動分析步中各載荷工況的邊界條件必須與模態提取分析步中的邊界條件相同。使用LANCZOS法求解模態時,都會計算殘余模態的參與因子、廣義質量及有效模態質量。

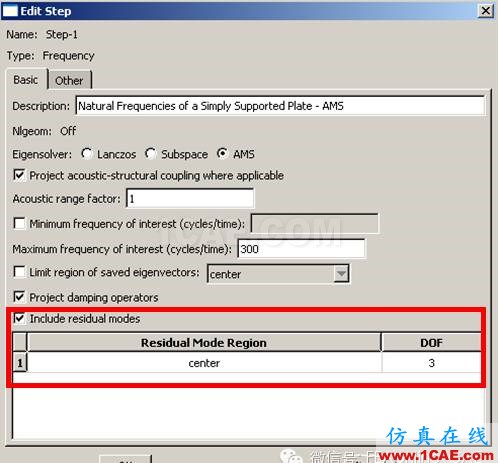

2、使用AMS求解器求解殘余模態

使用AMS求解器求解殘余模態,不需要建立臨時分析步。默認情況下,在集中載荷加載的點的所有自由度上計算殘余模態,用戶也可能選擇需要在哪個自由度上計算殘余模態。
