搜索Abaqus仿真大型板材輥彎成型過程實例圖文步驟
2017-02-28 by:CAE仿真在線 來源:互聯網
動畫:

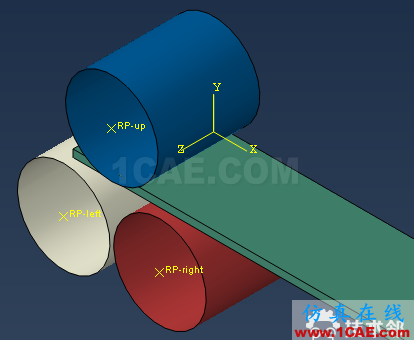

1. Part模塊
創建四個part,一個變形體,三個離散剛體,也可以使用解析剛體
并給變形體創建set,離散剛體創建參考點,并重命名
2. Property模塊
創建材料
并創建solid homogeneous截面屬性賦予給blank
3.assembly模塊

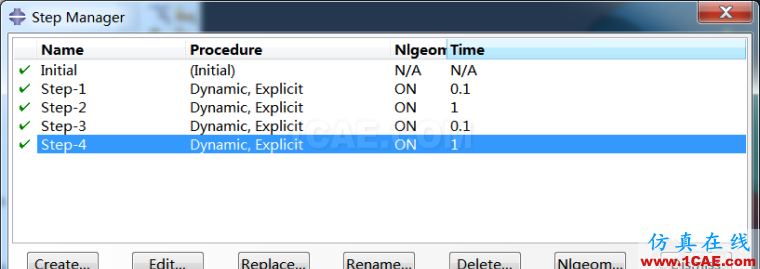

4.Step模塊
創建四個step并使用質量縮放
修改場變量輸出和歷史變量輸出,輸出支反力和blank的能量
5.interaction模塊
定義接觸屬性,法向默認,切向為penalty=0.2
使用通用接觸

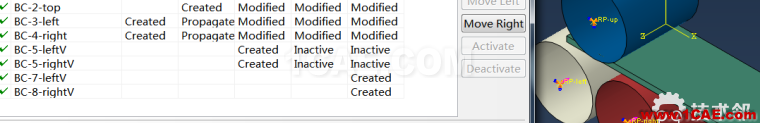

第二個step,上棍只有繞著Z軸的選擇自由度,下輥旋轉
第三個step,下輥固定,上棍下壓
第四個step,上棍只有繞著Z軸的選擇自由度,下輥反向旋轉

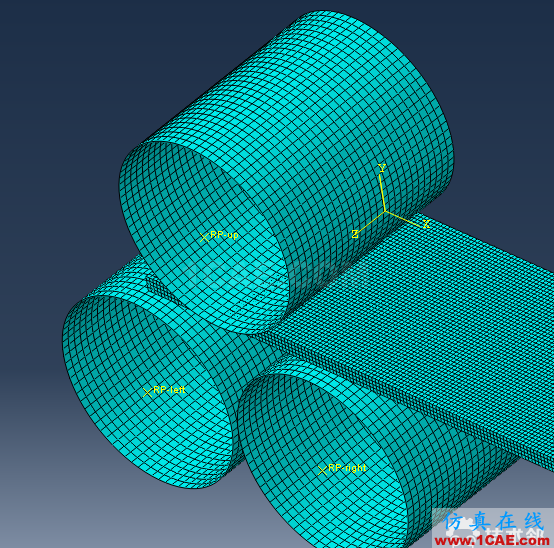

6.Mesh模塊劃分網格
7. Job模塊提交計算
8.點擊Job monitor上的results查看后處理
視頻已錄好,需要觀看的朋友點贊留言哦~,對于需求強烈的案例,我會優先錄制視頻教程。
不足之處還請多多指點!
凡是給我帖子點贊又提出建設性意見的,可獲得免費觀看的資格~~吼吼~
求圍觀,求點評,求點贊啊~~
不同工藝板材棍彎成形
