Abaqus中子結構分析之二——結果合并

2017-03-17  by:CAE仿真在線  來源:互聯網

在進行子結構分析時,如要獲取子結構部分結果,需將子結構分析步中的RECOVERY MATRIX設置為YES,并在主結構分析中設置*SUBSTRUCTURE PATH關鍵字,其中*Substructure Path, enter element和*Substructure Path, leave需配對使用,如輸出節點位移和單元應力的關鍵字設置如下:

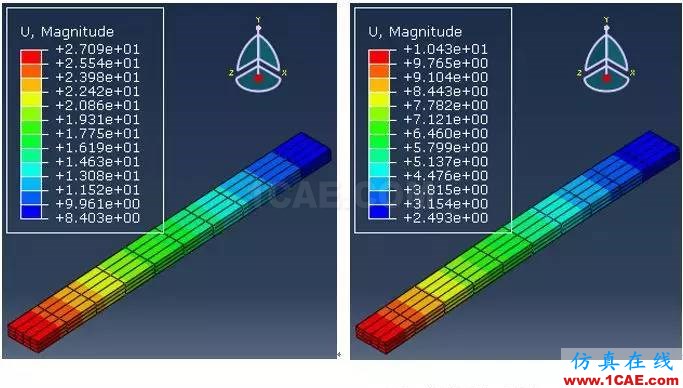

對于上篇文章中子結構分析,通過上述設置后的結果如圖1和圖2所示:

默認情況下,子結構和主結構結果為兩個不同的odb文件,如需將子結構結果合并到主結構中,可通過如下命令實現:

abaqus substructurecombine baseodb=basic.odbcopyodb=substructure.odb

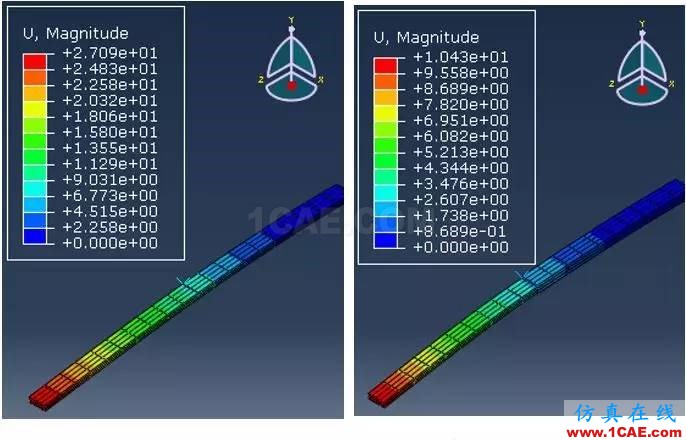

其中baseodb為主結構結果文件,copyodb為子結構結果文件,將上述子結構和主結構結果合并后的結果如圖3和圖4所示:
