需要共節點的區域網格不對應

2017-03-13  by:CAE仿真在線  來源:互聯網

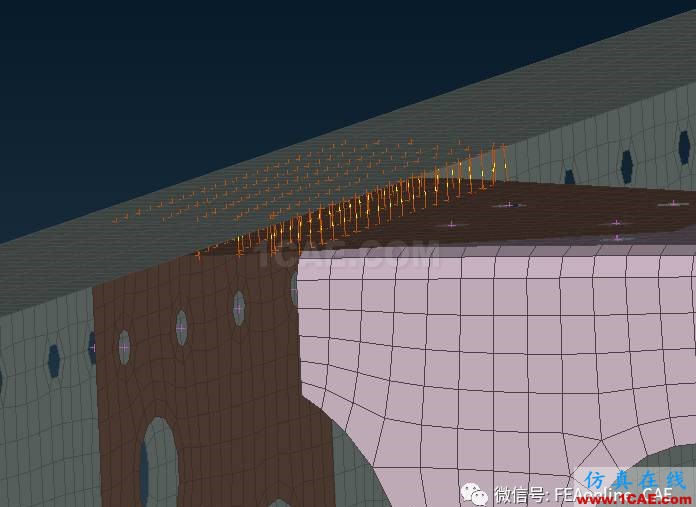

在有限元分析中經常會遇到這樣的問題:需要共節點的區域網格不對應。前處理工作中,很多結構利用共節點來模擬不同模型之間的連接來完成模型的建模工作,例如在進行Gap連接或螺栓連接時要求網格節點之間是一一對應的關系。

在不做大量修改的前提下,ANSA軟件中如何快速修改網格且保證節點之間的對應?這里給大家提供幾種小編常用的工具:

1.ANSA\Shell Mesh\Project

利用ANSA中的Project命令可以將網格投影到目標面上實現。該命令包括對點、線、參考線、面和孔的投影,基本可以實現對面網格的操作。

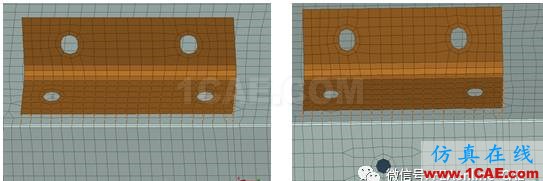

特別地,這對于孔的處理是非常方便的。如果網格模型中連接位置需要開孔,Project\holes命令可以根據需要對孔的位置、直徑、節點數目和圈數自定義設置,并得到美觀的網格,如下圖所示。

2.ANSA\Copy\Translate

直接生成新的單元區域。刪除需要對應的單元,利用Copy命令重新生成單元。這種方法也非常方便,但需要注意的是當生成新單元后,某些單元是分離的,需要將節點Paste到一起。

上述兩種基本常用方法可以方便的對進行網格修改,但最好在模型簡化時做好處理以便提高工作效率。
