HFSS中如何使用Lumped RLC邊界條件?(Lumped RLC Boundaries)
集總RLC邊界條件是用一組并聯的電阻、電感和電容來模擬物體表面。與阻抗邊界條件不同的是,用戶不需要自己計算提供單位為Ohm/square的表面阻抗,用戶只需要給出集總R、L、C的真實值,HFSS軟件會自動計算確定任意頻率下集總RLC邊界以Ohm/square為單位的表面阻抗。
圖1 Lumped RLC邊界條件的實際模型:Parallel——并聯結構
這是一個并聯結構,如果在我們的HFSS仿真中,需要串聯的結構怎么辦?
答案是:多個Lumped RLC并聯即可達到目的了。
集總RLC邊界條件的設置操作步驟如下:
1. 選中需要被分配集總RLC邊界條件的物體表面
2. 選擇菜單命令【HFSS】→【Boundaries】→【Assign】→【Lumped RLC】,或者在三維模型窗口內點擊鼠標右鍵,在右鍵彈出菜單中選擇命令項【Assign Boundary】→【Lumped RLC】,打開圖1所示集總RLC邊界條件設置對話框

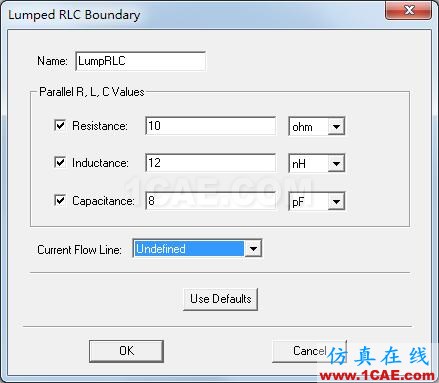

圖2 集總RLC邊界設置對話框
3. 在對話框中Name欄輸入RLC邊界的名稱,或保留默認名稱不變;選中Parallel(并聯) R、L、C Values欄的Resistance、Inductance和Capacitance復選框,設置集總電阻、電感和電容值;然后點擊【OK】按鈕,完成RLC邊界條件的設置
4. 設置完成后,該邊界條件名稱會自動添加到工程樹中的Boundaries節點下
