搜索同軸線的基本定義
2017-08-11 by:CAE仿真在線 來源:互聯網
同軸線是一種典型的雙導體傳輸系統, 它由內、 外同軸的兩導體柱構成, 中間為支撐介質, 如上圖所示。
其中, 內、外半徑分別為a和b, 填充介質的磁導率和介電常數分別為μ和ε。
同軸線是微波技術中最常見的TEM模傳輸線, 分為硬、軟兩種結構。
硬同軸線是以圓柱形銅棒作內導體, 同心的銅管作外導體, 內、外導體間用介質支撐, 這種同軸線也稱為同軸波導。
軟同軸線的內導體一般采用多股銅絲, 外導體是銅絲網, 在內、外導體間用介質填充, 外導體網外有一層橡膠保護殼, 這種同軸線又稱為同軸電纜。
由電磁場理論分析得到同軸線的單位長分布電容和單位長分布電感分別為:

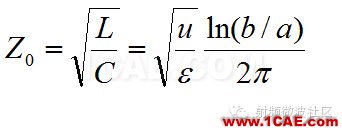

得其特性阻抗為:

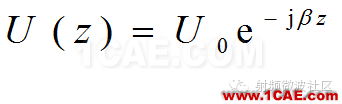

設同軸線的外導體接地, 內導體上的傳輸電壓為U(z), 取傳播方向為+z, 傳播常數為β, 則同軸線上電壓為:

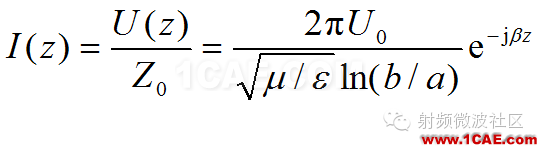

同軸線上電流為:

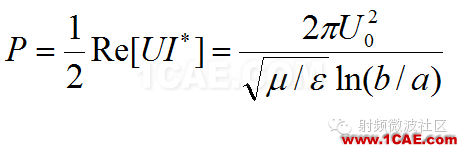

而傳輸功率為:
