搜索高速串行協議之CEI-25G-LR
2017-10-12 by:CAE仿真在線 來源:互聯網
CEI-25G-LR是也OIF協議組織下面的通用電氣輸入輸出標準,LR是long reach的簡稱,可以作為CEI下面的長距離板上傳輸,所以目前用在背板上,某些點和802.3bj的100G-BASE-KR4是通用的。應用框架如下圖一所示。
基本特點如下:
1、差分阻抗100ohm;
2、Baud rate is within the range from 19.90 Gsym/s to 25.80 Gsym/s.
3、Capable of driving up to 686 mm of PCB and up to 2 connectors.
4、does not have any requirements for specific data patterns (i.e. 8B/10B, 64/66B, SONET scrambling, stream cipher, raw data, etc.)
首先,該協議對通道定義的比較清楚,除了芯片外的都是通道。通道可以允許的PCB長度大致為27inch且還可以包含2個連接器。27inch的PCB長度對于25Gbps信號來說可能是理論值,實際情況還是要看具體的損耗,所以接下來需要關注的就是到底要看哪些具體的指標,見下表。

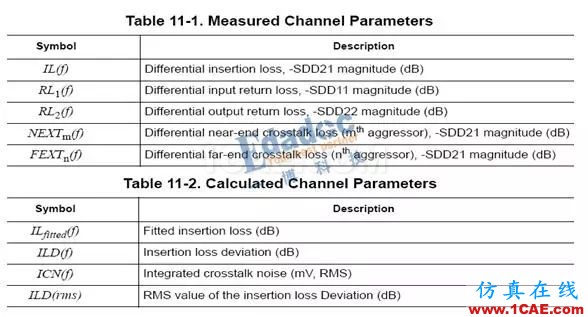

上面有測試的參數,也有需要借助軟件計算的通道參數,不管測試還是計算,都還是老要求,無非就是插損、回損、串擾及插損偏離度等。

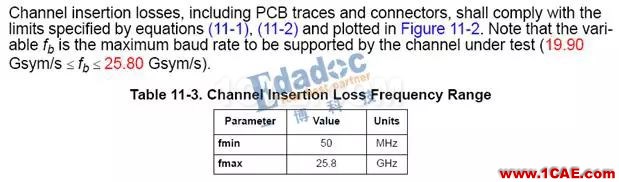

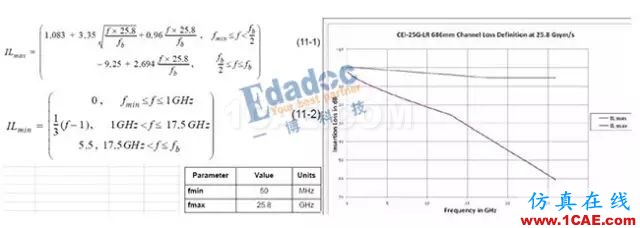

插損要求:
注意也是兩根,不能過長,但也不能過短,過短也是不行的,前面有問過為什么。

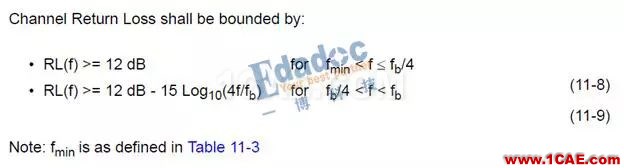

回損要求:
Fitted Insertion Loss 要求:

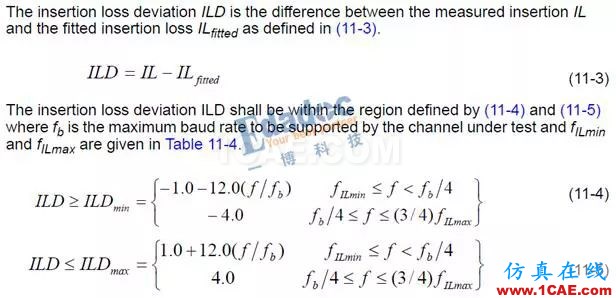

ILD插損偏離度要求:

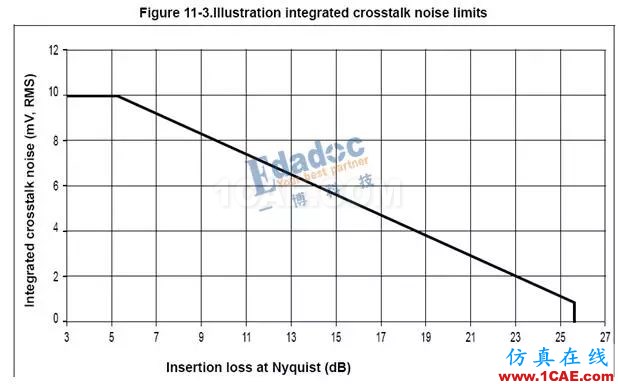

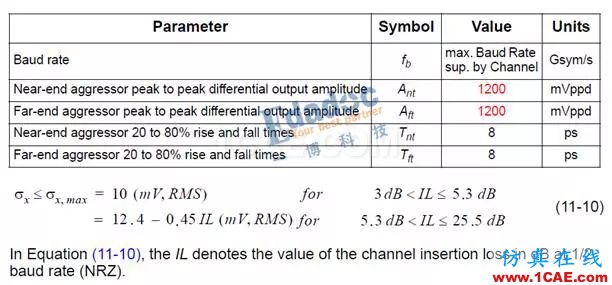

ICN要求:
都是公式,看出數學的重要性了吧,真后悔當初沒有學好數學啊。
主要的參數就在這里了,篇幅有限,我們只介紹最重要的內容,感興趣的朋友們可以好好研究下詳細協議。
問題來了
既然最長27inch的PCB通道長度是理論值,那么合理的長度應該如何取決?
